Ley de Lenz

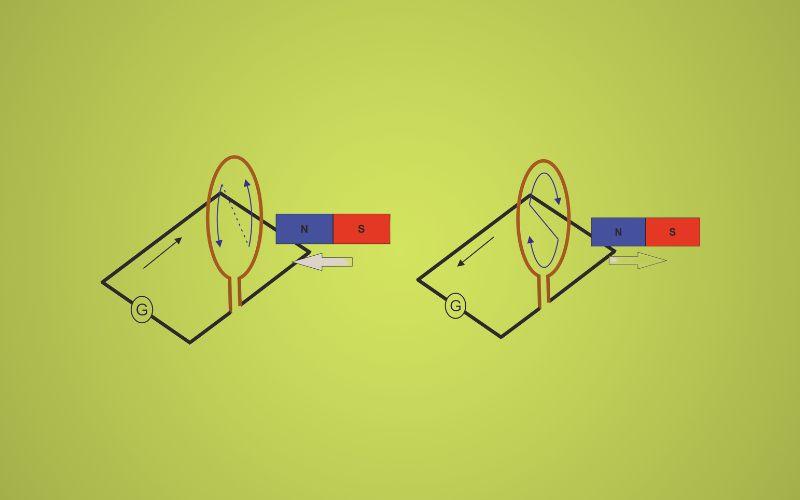

Sentido de la corriente inducida. Fuente: Juancarcole, CC BY-SA 4.0, Wikimedia Commons

¿Qué es la ley de Lenz?

La ley de Lenz es aquella que establece que la polaridad de la fuerza electromotriz inducida en un circuito cerrado, debido a la variación en el flujo de campo magnético, es tal que se opone a la variación de dicho flujo.

El signo negativo que se antepone a la ley de Faraday, toma en consideración la ley de Lenz, siendo el motivo por el que se le denomina ley de Faraday-Lenz y que se expresa así:

Fórmulas y ecuaciones de la ley de Lenz

ε representa la fuerza electromotriz inducida, abreviada como fem, Φ es el flujo de campo magnético y t es el tiempo. Las unidades en el Sistema Internacional (SI) para la fem son los voltios (V).

Por su parte, el flujo de campo magnético Φ está definido mediante el siguiente producto escalar:

Tanto B como n son magnitudes vectoriales y pueden denotarse con negrita o con una flecha encima de la letra. B es el vector campo magnético y n es el vector unitario (magnitud igual a 1) perpendicular a la superficie atravesada por B.

En la ecuación mostrada, B es constante y la unidad para Φ en el SI para el flujo de campo magnético es el weber (W):

1 weber = 1 Tesla. metro2

Otra forma de expresar Φ es la que se obtiene al emplear la definición de producto escalar:

Φ = B.A.cos θ

En esta ecuación, B es la magnitud del campo magnético (sin negrita o flecha, para distinguir al vector de su magnitud), A es el área de la superficie atravesada por el campo y θ es el ángulo entre los vectores B y n.

El flujo de campo magnético puede variarse de distintas formas en el tiempo, para crear una fem inducida en una espira –un circuito cerrado– de área A. Por ejemplo:

Haciendo que el campo magnético sea variable con el tiempo: B = B (t), manteniendo el área y el ángulo constante, entonces:

El área de la espira puede variar, dejando que las otras magnitudes sean constantes:



El ángulo entre B y la superficie se hace variar mediante la rotación de la espira, de esta manera se obtiene un generador sinusoidal:

Mejor todavía, si en vez de una sola espira se utilizan N espiras, en ese caso la fem se multiplica N veces:



Desde luego, el flujo de campo magnético puede hacerse variar con cualquier combinación de estas formas, aunque ya sería algo más complicado de describir.

Aplicaciones de la ley de Lenz

La aplicación inmediata de la ley de Lenz es determinar el sentido de la fem o corriente inducida sin necesidad de realizar ningún cálculo. Considérese lo siguiente: se tiene una espira en medio de un campo magnético, como por ejemplo, el que produce un imán de barra.

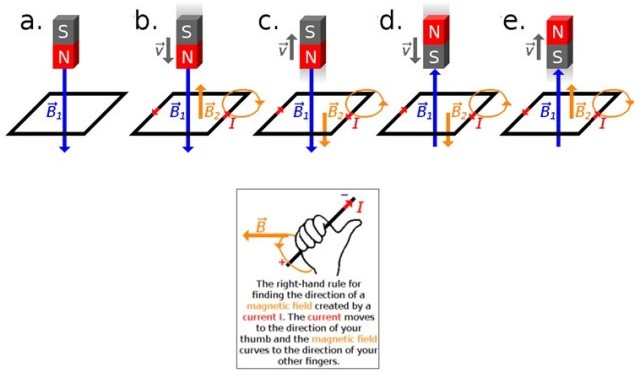

Figura 1. Aplicación de la Ley de Lenz. Fuente: Wikimedia Commons

Si el imán y la espira están en reposo uno respecto a la otra no sucede nada, es decir, no habrá corriente inducida, porque el flujo de campo magnético permanece constante en ese caso (ver imagen superior). Para que se induzca corriente, es preciso que el flujo varíe.

Ahora bien, si se produce un movimiento relativo entre el imán y la espira, ya sea desplazando el imán hacia la espira, o esta hacia el imán, ahí sí habrá corriente inducida para medir (ver imágenes siguientes).

Esta corriente inducida genera a su vez un campo magnético, por lo tanto, tendremos dos campos: el del imán B1 en color azul y el asociado con la corriente creada por inducción B2, en color naranja.

Puede servirte:   ¿Cuáles son los Elementos del Movimiento?

La regla del pulgar derecho permite conocer la dirección de B2, para ello se coloca el pulgar de la mano derecha en la dirección y sentido que tenga la corriente. Los otros cuatro dedos indican la dirección en que el campo magnético se curva, de acuerdo con la imagen superior.

Movimiento del imán a través de la espira

Digamos que el imán se deja caer hacia la espira con su polo norte dirigido hacia ella (imagen inferior). Las líneas de campo del imán salen del polo norte N y entran al polo sur S. Entonces sí habrá cambios en Φ, el flujo creado por B1 que atraviesa la espira: ¡Φ aumenta!  Por lo tanto, en la espira se crea un campo magnético B2 con intención opuesta.

Figura 2. El imán se mueve hacia la espira con su polo norte hacia ella. Fuente: Wikimedia Commons

La corriente inducida tiene sentido contrario al de las agujas del reloj –flechas rojas en las imágenes anteriores–, según la regla del pulgar derecho.

Alejemos el imán de la espira y entonces su Φ disminuye, por lo tanto, la espira se apresura a crear en su interior un campo magnético B2 en el mismo sentido, para compensar. Por lo tanto, la corriente inducida es horaria, como se aprecia en la siguiente imagen.

Figura 3. El imán se aleja de la espira, siempre con su polo norte apuntando hacia ella. Fuente: Wikimedia Commons

Invirtiendo la posición del imán

¿Qué ocurre si se invierte la posición del imán? Si el polo sur apunta hacia la espira, el campo apunta hacia arriba, ya que las líneas de B en un imán salen del polo norte y entran al polo sur.

De inmediato, la ley de Lenz informa que este campo vertical hacia arriba, precipitándose hacia la espira, inducirá en esta un campo contrario, es decir, B2 hacia abajo, y la corriente inducida también será horaria.

Finalmente, se aleja al imán de la espira, siempre con su polo sur apuntando hacia el interior de esta. Entonces en el interior de la espira se produce un campo B2 para contribuir a que el alejamiento del imán no cambie el flujo de campo en ella. Tanto B1 como B2 tendrán el mismo sentido (ver figura 3).

El lector se dará cuenta de que, tal como prometimos, no se han realizado cálculos para saber el sentido de la corriente inducida.

Experimentos con la ley de Lenz

Heinrich Lenz (1804-1865) realizó numerosos trabajos experimentales a lo largo de su carrera científica. Los más conocidos son los que acabamos de describir, dedicándose a medir las fuerzas y los efectos magnéticos creados al dejar caer abruptamente un imán en medio de una espira. Con sus resultados refinó los trabajos realizados por Michael Faraday.

Ese signo negativo en la ley de Faraday es el experimento por el cual más se le reconoce hoy en día. No obstante, Lenz realizó muchos trabajos en geofísica durante su juventud y entretanto se dedicaba a dejar caer imanes dentro de las espiras y tubos. También hizo estudios sobre la resistencia eléctrica y la conductividad de los metales.

En particular, sobre los efectos que tiene el aumento de temperatura en el valor de la resistencia. No dejó de observar que al calentar un alambre, la resistencia disminuye y se disipa calor, algo que también James Joule observó de manera independiente.

Para recordar siempre sus aportes al electromagnetismo, además de la ley que lleva su nombre, a las inductancias (bobinas) se las denota con la letra L.

Puede servirte:   Transferencia de calor

El tubo de Lenz

Es un experimento en el que se demuestra cómo un imán se frena cuando es liberado dentro de un tubo de cobre. El imán, al caer, va generando variaciones en el flujo de campo magnético dentro del tubo, al igual que sucede con la espira de corriente.

Entonces se crea una corriente inducida que se opone al cambio en el flujo. El tubo crea su propio campo magnético para esto, el cual, como ya sabemos, está asociado a la corriente inducida. Supongamos que el imán se suelta con el polo sur hacia abajo (figuras 1d y 4).

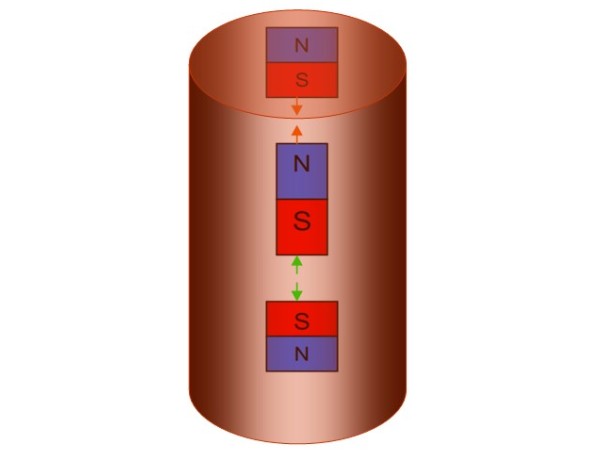

Figura 4. El tubo de Lenz. Fuente: elaboración propia

Como resultado, el tubo crea un campo magnético propio con un polo norte hacia abajo y un polo sur hacia arriba, que es equivalente a crear un par de imanes ficticios, uno por encima y otro por debajo del que está cayendo.

El concepto queda plasmado en la siguiente figura, pero es necesario recordar que los polos magnéticos son inseparables. Si el imán ficticio inferior tiene un polo norte hacia abajo, irá acompañado necesariamente de un sur hacia arriba.

Como los polos opuestos se atraen y los contrarios se repelen, el imán que cae se verá repelido, y a la vez atraído por el imán ficticio superior.

El efecto neto siempre será de frenado, aunque el imán se suelte con el polo norte hacia abajo.

Ley de Joule-Lenz

La ley Joule-Lenz describe cómo parte de la energía asociada a la corriente eléctrica que circula por un conductor se pierde en forma de calor, un efecto que se aprovecha en los calentadores eléctricos, las planchas, los secadores de cabello y las hornillas eléctricas, entre otros electrodomésticos.

Todos ellos tienen una resistencia, filamento o elemento calefactor que se calienta al paso de la corriente.

En forma matemática, sea R la resistencia del elemento calefactor, I la intensidad de corriente que circula por él y t el tiempo, la cantidad de calor producida por efecto Joule es:

Q = I2. R. t

Donde Q se mide en joules (unidades SI). James Joule y Heinrich Lenz descubrieron este efecto simultáneamente alrededor de 1842.

Ejemplos de la ley de Lenz

A continuación mostramos tres ejemplos importantes en los que se aplica la ley de Faraday-Lenz:

Generador de corriente alterna

Un generador de corriente alterna transforma energía mecánica en energía eléctrica. El fundamento se describió al comienzo: una espira se hace girar en medio de un campo magnético uniforme, como el que se crea entre los dos polos de un gran electroimán. Cuando se usan N espiras, la fem aumenta proporcionalmente a N.

Figura 5. Generador de corriente alterna. Fuente: elaboración propia

A medida que la espira da vueltas, el vector normal a su superficie cambia su orientación respecto al campo, produciendo una fem que varía de forma sinusoidal con el tiempo. Supongamos que la frecuencia angular de rotación es ω, entonces al sustituir en la ecuación que se dio al principio, se tendrá:

El transformador

Es un dispositivo que permite obtener un voltaje directo a partir de un voltaje alterno. El transformador forma parte de innumerables dispositivos, como el cargador de un teléfono celular, por ejemplo. Funciona de la siguiente manera:

Se tienen dos bobinas enrolladas alrededor de un núcleo de hierro, una se denomina primaria y la otra secundaria. El número de vueltas respectivo es N1 y N2.

La bobina o devanado primario se conecta a un voltaje alterno (como la toma de electricidad casera, por ejemplo) de la forma VP =V1.cos ωt, haciendo que en su interior circule una corriente alterna de frecuencia ω.

Esta corriente origina un campo magnético que a su vez causa un flujo magnético oscilante en la segunda bobina o devanado, con un voltaje secundario de la forma VS = V2.cos ωt.

Ahora bien, resulta que el campo magnético en el interior del núcleo de hierro es proporcional al inverso del número de vueltas del devanado primario:

Puede servirte:   ¿Qué pasa con la energía contenida en los materiales?

B ∝ 1 /N1

Y así también lo será VP, el voltaje en el devanado primario, mientras que la fem inducida VS en el segundo devanado es proporcional, como ya sabemos, al número de vueltas N2 y también a VP.

Así que, combinando estas proporcionalidades, se tiene una relación entre VS y VP que depende del cociente entre el número de espiras de cada uno, de la siguiente forma:

VS = (N2 /N1) VP

Figura 6. Transformador. Fuente: KundaliniZero CC BY-SA 3.0, Wikimedia Commons

El detector de metales

Son dispositivos utilizados en bancos y aeropuertos para seguridad. Detectan la presencia de cualquier metal, no solamente hierro o níquel. Ellos funcionan gracias a las corrientes inducidas, mediante el uso de dos bobinas: una transmisora ​​y otra receptora.

Se hace pasar una corriente alterna de alta frecuencia en la bobina transmisora, para que genere un campo magnético alterno a lo largo del eje (ver figura 7), el cual induce una corriente en la bobina receptora, algo más o menos parecido a lo que ocurre con el transformador.

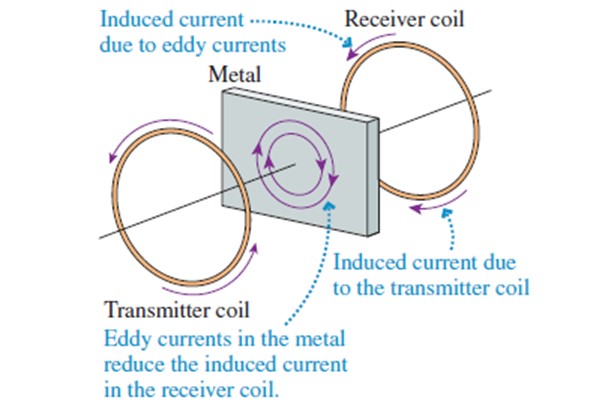

Figura 7. Principio de funcionamiento del detector de metales. Fuente: Wikimedia Commons

Si un pedazo de metal se coloca entre ambas bobinas, aparecen en él unas pequeñas corrientes inducidas, llamadas corrientes de Foucault (que no pueden fluir en un aislante). La bobina receptora responde ante los campos magnéticos de la bobina transmisora y los que se crean por las corrientes de Foucault.

Las corrientes de Foucault intentan minimizar el flujo de campo magnético en el trozo de metal. Por lo tanto, el campo que percibe la bobina receptora disminuye al interponer una pieza metálica entre ambas bobinas. Cuando esto sucede, se dispara una alarma que avisa la presencia de un metal.

Ejercicios de la ley de Lenz

Ejercicio 1

Se tiene una bobina circular con 250 espiras de 5 cm de radio, ubicada perpendicularmente a un campo magnético de 0.2 T. Determinar la fem inducida si en un intervalo de tiempo de 0.1 s, la magnitud del campo magnético se duplica y señalar el sentido de la corriente, conforme a la siguiente figura:

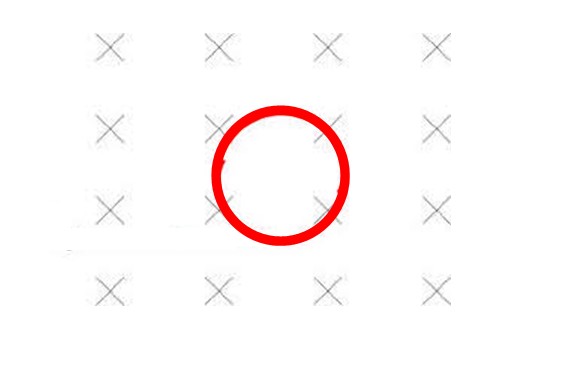

Figura 8. Espira circular en medio de un campo magnético uniforme perpendicular al plano de la espira. Fuente: elaboración propia

Solución

Primero calcularemos la magnitud de la fem inducida, luego se indicará el sentido de la corriente asociada de acuerdo al dibujo.

N= 250 vueltas

A = π. R2 = p . (5 x 10-2 m)2 = 0.0079 m2.

cos θ = cos 0 = 1 (El vector n se toma paralelo a B)

Como el campo magnético duplica su magnitud, se tiene:

Sustituyendo estos valores en la ecuación para la magnitud de la fem inducida:

ε = 250. 0.0079 m2 . 2 T/s = 3.95 V

Puesto que el campo se ha duplicado, también lo ha hecho el flujo de campo magnético, por lo tanto, en la espira se crea una corriente inducida que se opone a dicho aumento.

El campo de la figura apunta hacia dentro de la pantalla. El campo creado por la corriente inducida debe salir de la pantalla, aplicando la regla del pulgar derecho, se deduce que la corriente inducida es antihoraria.

Ejercicio 2

Un devanado cuadrado está formado por 40 espiras de 5 cm de lado, que gira con frecuencia de 50 Hz en medio de un campo uniforme de magnitud 0.1 T. Inicialmente, la bobina se encuentra perpendicular al campo. ¿Cuál será la expresión para la fem inducida?

Solución

De apartados anteriores se dedujo esta expresión:

ε = N.B.A. ω. sen ωt

 A = (5 x 10-2 m)2 = 0.0025 m2

N = 40 espiras

ω= 2π.f = 2π.50 Hz = 100p s-1

B = 0.1 T

ε = 40 x 0.1 x 0.0025 x 100π  x sen 50.t =p . sen 100π.t V

Referencias

  1. Figueroa, D. Volumen 6. Electromagnetismo. USB.
  2. Hewitt, P. Conceptual Physical Science. 5th. Ed. Pearson.
  3. Faraday’s Law of Induction: Lenz’s Law. Recuperado de opentextbc.ca.
  4. Lenz’s Law. Recuperado de phys.libretexts.org.
  5. Sears, F. Física Universitaria Vol. 2.
