¿Qué es un plano arquitectónico?
Un plano arquitectónico es una representación geométrica y descriptiva de un proyecto arquitectónico. Se utilizan diferentes normas estandarizadas para su confección, con el fin de que lo pueda interpretar cualquier sujeto que se desempeñe en áreas de ingeniería, construcción, tipografía y arquitectura.
La cantidad de planos necesaria para ejecutar para un proyecto dependerá de su magnitud y del nivel de detalle que se requiera. Mientras más cantidad de detalles se tengan sobre un proyecto, más fácil será llevarlo a cabo por las personas encargadas de su ejecución.
En los planos arquitectónicos se pueden reflejar distintos tipos de elementos, tanto las características del territorio donde se va a construir y la orientación del mismo, como la disposición de los cimientos, muros, instalaciones, fachadas o acabados. Existen también planos de detalles, donde ser puede disponer la ubicación de muebles, mesas y sillas, definiendo así las áreas del proyecto.
En todo proyecto se debe incluir el cálculo de las estructuras y los tipos de materiales que serán utilizados en la construcción, los cuales deben estar certificados por ingenieros o calculistas especialistas en la materia.
Una característica importante de los planos arquitectónicos es que conforman parte de la documentación necesaria para la solicitud de permisos de construcción y financiación del proyecto que se desea ejecutar.
Características de un plano arquitectónico
Algunas de las principales características de un plano arquitectónico son las siguientes:
Todos deben incluir un rótulo
En el cual se debe incluir información sobre el arquitecto, el propietario del proyecto, el contenido del plano, la ubicación de la obra y el número del plano, entre otros datos técnicos relevantes para su correcta lectura.
Son la representación bidimensional de una estructura tridimensional

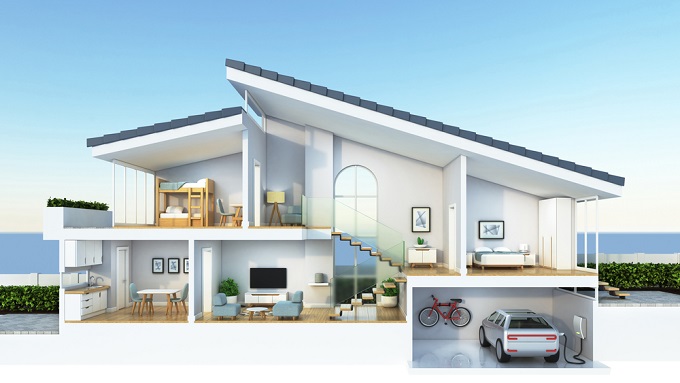

Esto se lleva a cabo haciendo proyecciones de cada una de las vistas de la estructura (lateral, fachada, cubierta o planta). También, son utilizados cortes horizontales o verticales de la estructura, donde puedan ser proyectados detalles necesarios para la construcción del proyecto arquitectónico.
Se utilizan diferentes tipos de líneas para determinar la relación espacial entre elementos representados
A cada línea dentro de un plano arquitectónico le debe ser asignado un color, grosor y tipo. Cada una de estos tipos de línea tendrá un significado diferente para quien lo interprete.
Están hechos a escala
La proyección de un plano debe realizarse reduciendo las dimensiones del proyecto de manera proporcional para todas sus partes. La reducción en la dimensión para cada representación, dependerá de la envergadura del proyecto. Las escalas de reducción más comúnmente utilizadas van desde 1:200 hasta 1:20 en exteriores y de 1:100 a 1:2 en interiores.
Son internacionales
Gracias a las normas mediante las cuales son elaborados, pueden ser comprendidos por cualquier persona con conocimiento técnico sobre planimetría.
Los tamaños de las hojas donde van dibujados son estándar
Los planos pueden ser dibujados en formatos A0, A1, A2 o A3. El pliegue de los mismos para su almacenamiento físico también está estandarizado.
Se rigen bajo normas internacionales
Las más comunes son la norma ISO y la UNE.
Elementos de un plano arquitectónico
Los elementos de un plano arquitectónico son los siguientes:
Rótulo
Es la parte donde se ponen los datos del proyecto, se puede ubicar de forma horizontal o vertical. Este incluye:
- El nombre del proyecto.
- El nombre del propietario.
- El nombre del arquitecto, junto con su firma y matrícula.
- Un cuadro para indicar las modificaciones que pueda sufrir el proyecto.
- Las observaciones.
- El contenido del plano (planta baja, planta alta, instalaciones eléctricas, de gas, sanitarias, entre otras).
- La dirección del proyecto, fecha y escala del plano.
- El número del plano.
- La escala del plano.
La unidad de medida de las cotas.
Cuadro de superficies
Se puede ubicar tanto en el rótulo como en cualquier otro lugar del plano. Incluye la siguiente información:
- Área total del proyecto.
- Áreas en las que está dividido el plano, junto con la cantidad de metros cuadrados que tiene cada una.
Cuadro de convenciones
Puede estar contenido en el rótulo o en cualquier lugar del plano. Este dice qué significa cada una de las figuras del plano.
Notas generales
Se utiliza para agregar notas que se crean pertinentes para la comprensión del plano.
Composición
Es el dibujo o levantamiento de aquello que se quiere mostrar en el plano, es decir, de su contenido. Debe ser presentado de forma lógica.
Margen
Es la línea que separa la representación del borde de la página.
Acotación
Representan las dimensiones de los objetos que hacen parte de la composición. Se vale de líneas, números y símbolos para mostrar información relevante sobre el contenido del plano.
Tipos de planos arquitectónicos
Algunos de los diferentes tipos de planos arquitectónicos son los siguientes:
Plano topográfico
Aporta información para comprender el relieve de un terreno. Son mayormente necesarios cuando el terreno donde se va a construir no es homogéneo.
Plano de cimentación
Es uno de los planos más importantes en un proyecto arquitectónico. Contiene los detalles de los pilares y de los muros que van a soportar la estructura. También señala las profundidades de los cimientos y las proporciones de la mezcla de hormigón necesarias para el levantamiento de una estructura.
Plano de instalaciones
Pueden ser de diferentes tipos, algunos de estos son:
- Instalaciones eléctricas: son los planos que tienen la disposición de los cables, la iluminación y cajas para interruptores o tomacorrientes
- Instalación de agua potable: en estos planos está especificada tanto la distribución de las cañerías (de agua fría y caliente), como la de la grifería, sanitarios y lavabos del proyecto.
- Instalación de gas: hace referencia a la localización de los caños de gas y sus puntos de conexión.
- Instalación de desagües: aquí, se muestra la ubicación de las cañerías de desagüe de aguas residuales y también la disposición de sanitarios y bocas de desagües.
Plano de plantas
Es la representación de la sección horizontal de un edificio, donde se ven las disposiciones de los muros, puertas y ventanas. Si la obra tiene diferentes niveles, se suele hacer un plano de plantas de cada uno.
Plano de fachadas
Se caracteriza por ser casi la única representación del proyecto visto desde el exterior. La perspectiva puede ser tanto frontal como lateral de la obra.
Plano de detalles y acabados
Estos planos se encargan de especificar los tipos de materiales con los que están construidos todos los elementos de la obra, como pueden ser los pisos, paredes, marcos y techos.
Ejemplos de planos arquitectónicos
- En el siguiente ejemplo se puede ver un plano de planta.
- El siguiente ejemplo es de un plano de detalles.
- Aquí se puede observar el plano arquitectónico de un apartamento:
